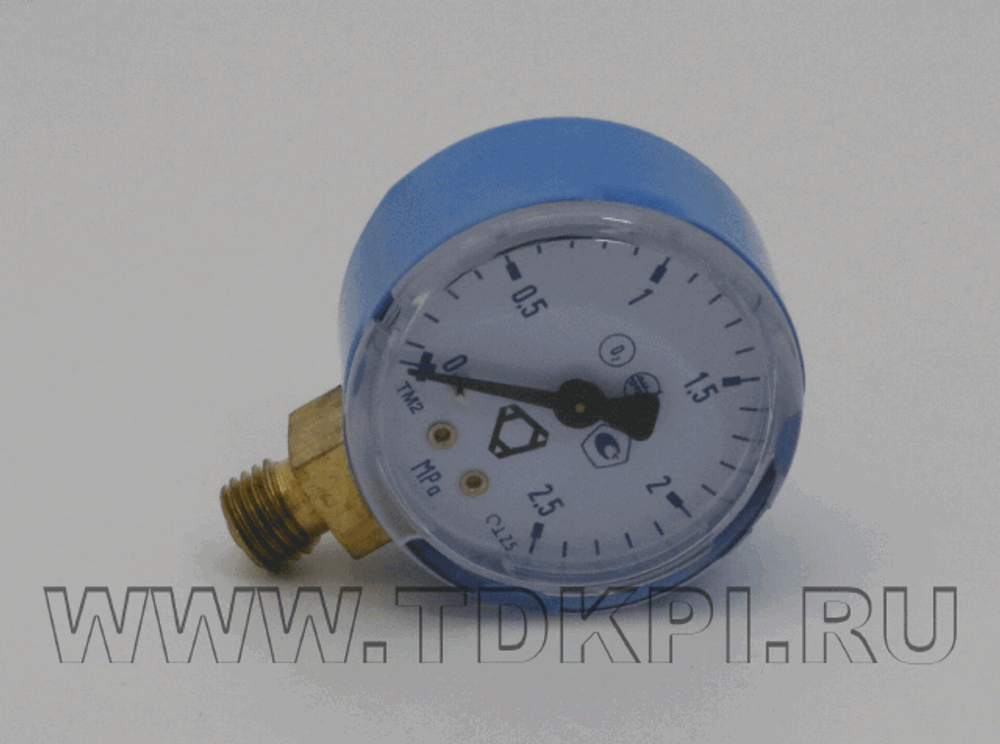

Манометр предназначен для измерения давления газа CO₂ / кислородный 2,5 МПа (25 кгс/см.кв, кл.т. 2,5), в ходе проведения сварочных работ;
ХАРАКТЕРИСТИКИ:
- Класс точности 2.5
- Диаметр, мм. 50
- Резьба присоединительного штуцера М12*1,5
- Размер квадрата под ключ, мм. 14x14
- Масса прибора (не более), кг. 0,1
- Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, %10С +/-0.5
КОМПЛЕКТНОСТЬ:
- манометр -1 шт.
- паспорт и инструкция по эксплуатации — 1экэ. (при поставке партии однотипных приборов не менее 10 шт. прилагается один паспорт на каждые 10 приборов)
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ:
Прибор соответствует ГОСТ 2405-88 "Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия"
Периодическая поверка приборов в процессе эксплуатации проводится в соответствии с МИ 2124-90. Меж поверочный интервал или периодичность калибровки — 2 года.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА:
Гарантийный срок эксплуатации — 18 месяцев со дня ввода прибора в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортирования хранения и монтажа согласно ГОСТ 2405-88. Срок эксплуатации — 10 лет Гарантийный срок хранения прибора — 9 месяцев с момента изготовления.
УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ:
Транспортировка прибора — при температуре от - 60'С до +60 'С и относительной влажности 95% при 35 'С.
Хранение — при температуре от -50'С до 50'С и относительной влажности 95% при 35'С.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
Манометры предназначены для эксплуатации в нерегулярно отапливаемых помещениях. Диапазон измерений оптимальный: 3/4 шкалы при постоянном давлении или 2/3 шкалы при переменном давлении.
При измерении давления кислорода, следует применять приборы только с маркировкой O2 на циферблате.
Относительная влажность воздуха до 90%.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Манометры показывающие «ИНКО» предназначены для измерений избыточного давления газов. Манометры показывающие «ИНКО» могут применяться в различных отраслях промышленности и городского хозяйства.
ОПИСАНИЕ:
Принцип действия манометров показывающих «ИНКО» основан на зависимости деформации чувствительного элемента от измеряемого давления (в качестве чувствительного элемента используется трубка Бурдона). Под воздействием давления измеряемого газа свободный конец трубки перемещается и через зубчатую передачу вращает стрелку манометра.
ЭКСПЛУАТАЦИЯ И МОНТАЖ:
Правильная эксплуатация прибора гарантирует безотказную работу и правильные показания. Необходимо соблюдать следующие условия: прибор следует применять только для измерений давления той среды, для которой он предназначен; прибор нагружать давлением постепенно, не допуская резких скачков давления не превышать диапазон измерений. Запрещено использовать абразивы и растворители для очистки стекол. Запрещается эксплуатировать прибор о случае, если: стрелка прибора не движется, движется скачками или не возвращается к нулевой отметке, погрешность показаний превышает допустимое значение. При отсутствии давления стрелка манометра должна находиться в пределах кулевой отметки. При отклонении стрелки от этого участка указывает на неисправность прибора.
Установку и демонтаж прибора производит только при отсутствии давления на входе. При монтаже прибора разрешается вращать его только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н-м.
При измерении давления среды с температурой, превышающей допускаемую рабочую температуру необходимо перед прибором установить сифонную петлевую трубку или радиатор. Также радиатор или сифонная петлевая трубка могут применяться для уменьшения влияния температуры среды на точность показаний прибора.
